Einbau einer 6N2 GTI Leuchtweitenregulierung im 6N1

Juli 2014.

Schon lange, genauer gesagt seit Anfang des Jahrtausends, als Rene sich den 6N2 GTI mit zu den Xenonscheinwerfern gehörender automatischer Leuchtweitenregulierung gekauft hatte, war ich heiß auf diese Art von Leuchtweitenregulierung.
Als nettes Gimmick und als kleine Herausforderung das bei meiner normalen Halogenbeleuchtung mit Werksscheinwerfern und manueller Leuchtweitenregulierung auch mal nachzurüsten.

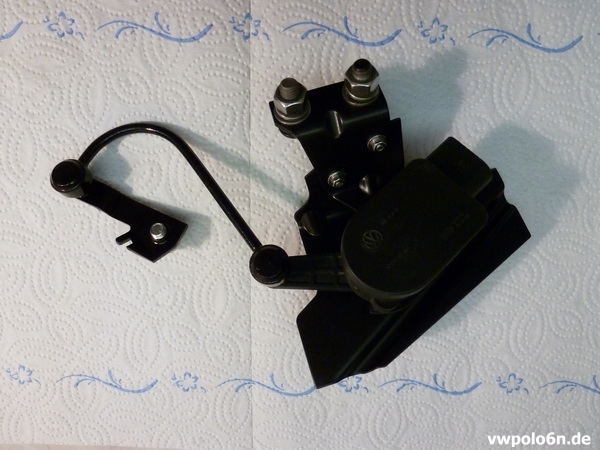

Der Sensor selber mit Gestänge und komplettem ALWR-Kabelbaum lag nun auch schon einige Jahre im Keller herum.

Halter, Aufnahme, Abschirmblech und Gestänge gesandstrahlt und ab zum Pulverbeschichten.
Argh *hmpf* … nicht an die Plastiklager im Gestänge gedacht, diese zerflossen beim Einbrennen der Beschichtung.
Neues Gestänge her von VW (36 €). Dieses Mal von einem Halterahmen aus Schweißdraht gehalten, so dass kein Teil an den Plastiklagern zerrt mit dem eigenen Gewicht.
Wieder argh *hmpf* … naja jetzt wusste ich das mit den Plastiklagern zwar, aber ich weiß auch nicht was ich mir da gedacht habe.
Neues Gestänge her von VW (36 €). Dieses Mal mit Acryllack lacken lassen.
Alle Schrauben aus VA genommen, weil da unten unterm Auto gerne mal alles verrottet.
Einen Lichtschalter ohne LWR aber mit den von mir benötigten Anschlüssen für Nebelscheinwerfer, Tagfahrlicht und Scheinwerferreinigungsanlage sowie roter Beleuchtung besorgte ich mir auch schon vor Jahren für kleines Geld bei ebay.

alwr01 alwr02
alwr03 alwr04
alwr05 alwr06

Ein Bild das mir die Position des Lochs unter der Rückbank im 6N2 GTI zeigt, kam vom Marc.

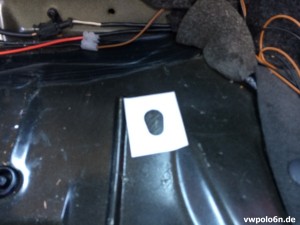

Aus selbstklebendem Etikettenpapier am Computer eine exakte Bohrschablone angefertigt, und an der geeignetsten Stelle aufgeklebt …

alwr07 alwr08

… mit dem Schälbohrer die beiden größten Löcher gebohrt und den Rest gefeilt.
Entgratet, die Kanten versiegelt und den originalen Kabelbaum durchgezogen.
Die Gummitülle passt perfekt und das von außen kommende Kabel brauchte ich nur noch am achtpoligen Stecker einstecken. (bereits 2010 im Innenraumkabelbaum an das Bordnetz angeschlossen, musste nur noch hinter der Zentraleketrik gegen den Kabelbaum vom LWR-Regler im Lichtschalter am vierpoligen roten Stecker hinter der Zentralelektrik umgestöpselt werden)

alwr09 alwr10
alwr11 alwr12

Da ich weder eine Bühne, noch eine Grube zur Verfügung habe, musste ich mir eben mit zwei Wagenhebern und Sicherungsböcken behelfen.
Dass ich zum Einbau der Aufnahme (das Metalldingen mit den beiden Gewindebolzen) die Hinterachse an der linken Aufnahme aushängen musste, wusste ich zu dem Zeitpunkt noch nicht.
Die Achse ist einfach im Weg um die Aufnahme von hinten durch die beiden Löcher zu stecken.
Schön dass selbst der 6N1 Polo die Aufnahmelöcher an der Hinterachsaufnahme und die Halteösen an der Hinterachse hat.
Diese zeugen noch von der Zeit in der der 6N1 Polo mit lastabhängigem Bremskraftregler ausgeliefert wurde bei Fahrzeugen ohne ABS. Das hat VW dann einfach so beibehalten, und beim Polo 6N2 GTI konnte man diese Halterungen super weiter verwenden.

alwr13 alwr14
alwr15 alwr17
alwr16

Als dann alles fertig verbaut war und der Polo wieder auf allen vieren stand, bemerkte ich nur einen zeigefingerdicken Abstand zwischen dem oberen Ende des Gestänges und dem Blech unter der Rücksitzbank.
Klar, der Polo ist ja auch schon tiefergelegt.
Das kann man zwar alles im Niveausensor ausgleichen indem man die jetzige Höhe als „Normal Null“ – Höhe programmiert, aber sobald ich den Polo weiter belade oder er stärker einfedert, kommt das Gestänge an das Blech unter der Rückbank.
Das wiederstrebte mir, das ALWR Gestänge hat kein Blech zu berühren.

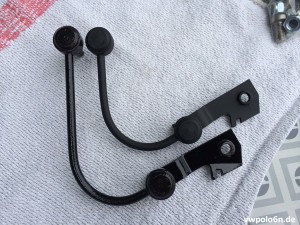

Neues Gestänge her von VW (36 €). Ca. 2,5 cm gekürzt, mit der Spraydose lackiert und gegen das normal lange Gestänge ausgetauscht.
Nun kann der Polo noch richtig beladen werden und auch weiter einfedern, ohne dass das Gestänge irgendwo dran kommt.

alwr18 alwr19
alwr20 alwr21

In der Garage mit dem LWR Regler im Lichtschalter die Scheinwerfer auf höchste Position gefahren, Hell-Dunkel-Grenze auf Pappe angezeichnet, vierpoligen roten LWR Kabelbaum hinter der Zentralelektrik auf ALWR-Kabelbaum umgestöpselt und von diesem Moment an waren die Stellmotoren der Halogenscheinwerfer an den Niveausensor angeschlossen.
Adresse 55 für Leuchtweitenregulierung –> Funktion 04 für Grundeinstellung –> Anzeigegruppennummer 001 für Grundposition der Stellmotoren –> Scheinwerfer manuell auf angezeichnete Positionen verstellt –> Anzeigegruppennummer 002 fürs Lernen dieser Position als „Normal Null“ – Höhe –> fertig.
Messwerteblock 1 zeigt die Spannungsversorgung am Niveaugeber über Klemme 15, Spannung der Leitung fürs Abblendlicht Klemme 56b, und die Spannung an den Stellmotoren (Signalleitung vom Niveaugeber zu den Stellmotoren, je kleiner die Spannung umso tiefer die Scheinwerfer) an.
Messwerteblock 2 zeigt den Winkel des Niveaugebers hinten, den Neigungsgrad und die Geschwindigkeit an.
Wird das Fahrzeug nun auf der Hinterachse beladen, verändert sich der Winkel des Niveaugebers, der Neigungsgrad wird errechnet und erst nach einer größeren mehrsekündigen Verzögerung (Dämpfung) an den Stellmotoren kompensiert.
Diese quasistatische LWR korrigiert eben Neigungsänderungen nur aufgrund von lang anhaltenden Karosserieneigungen durch Beladungsänderungen, nicht aufgrund von Straßenunebenheiten, kurzzeitigen Ein- oder Ausfederns.

alwr22 alwr23
alwr24 alwr25
alwr26

Dieses Kabelbäumchen vom LWR-Regler im Lichtschalter zum vierpoligen roten Stecker (zum Motorraumkabelbaum –> Frontendzentralstecker –> Stellmotoren) hinter der Zentralelektrik, hat nach 18 Jahren nun ausgedient.
Der dort nun eingesteckte Kabelstrang vom achtpoligen Stecker unter der Rückbank kommend, versorgt die 6N2 ALWR nun mit Masse, 56b und der Anschlussleitung zu den Stellmotoren.

alwr27

Alten Lichtschalter mit manueller LWR raus und neuer ohne LWR rein.
Die rote Beleuchtung und die Funktionen für Nebelscheinwerfer, Tagfahrlicht und Scheinwerferreinigungsanlage bleiben erhalten.

alwr28 alwr29

Nun ja, jetzt hat mein Polo die schwedische Scheinwerferreinigungsanlage, und eine automatische Leuchtweitenregulierung.
Mal sehen auf was für Dummheiten ich als nächstes komme. Hella bietet so schöne Nachrüstscheinwerfer in Xenon- und LED Technik an…… und der Polo ist ja erst 18 Jahre alt….

Funktion 03 Stellglieddiagnose mit Senken und anschließendem Anheben der Scheinwerfer.


Zum Schluß noch Innenansichten des Niveaugebers:

alwr30 alwr31
alwr32 alwr33
alwr34 alwr35
