Kleine OEM Airbagsonderlenkradkunde Polo 6N1

Juni 2017, Nachträge Dezember 2020, Februar 2021, Oktober 2023 und Februar 2026.

Da ich mich neulich durch den Erhalt eines weiteren Lenkrades für meinen Alltagspolo sehr stark mit diesem Thema befassen musste, hier mal eine kleine Aufstellung was alles möglich ist an Sonderlenkrädern mit Airbag am Polo 6N1.
In der zweiten Hälfte der 1990er Jahre gab es in diversen VW Polo- und allgemeinen VW-Zubehörkatalogen Sonderlenkräder zum Kauf direkt beim VAG Händler zum einfachen Nachrüsten am VW Polo 6N1, Golf 3/Vento, Passat 35i etc. .
Es handelte sich dabei um Lenkräder des VW-„Haustuners“ Votex, des Lenkradherstellers Raid und des Lenkradherstellers Victor, des VAG Tuners Zender, sowie unbekannter weiterer Hersteller.


Diese beiden Lenkräder von Votex (über VW Zubehör vertrieben)



sind teilweise bzw. vollständig mit Holzfurnier ummantelt, der Rest (auch der Durchmesser) entspricht dem Serienlenkrad. Sie sind komplett rund, keine Ausformungen, keinerlei griffigere oder abgeflachte Form im Lenkradkranz oder ähnliches.
Die damaligen VW Teilenummern lauteten
für das Holz/Leder-Lenkrad 1H0 064 244 und
für das Holzlenkrad 1H0 064 242.
Die Airbageinheit wird 1:1 übernommen.
Votex vertrieb diese Lenkräder nur, der Hersteller war damals die MST Automotive GmbH in Aschaffenburg.
Beide Lenkräder haben auf der Rückseite die Kennzeichnungen und Herstellerzeichen in den Schaum eingeprägt bekommen.


Die beiden Kennzeichnungen können auch so aussehen:



Zu diesen beiden Lenkrädern gehört die Lenkrad-ABE 70215 vom 06.02.1995:

In dieser Lenkrad-ABE sind die oben genannten Genehmigungszeichen wieder zu finden.
Außerdem wird in der Lenkrad-ABE auf das in der selben ABE mitaufgeführte Gutachten Nr. 653S0005 des TÜV Rheinland verwiesen, und dass diese Sonderlenkräder, TYP 94, nur in den dort aufgeführten Fahrzeugen verbaut werden dürfen.

Beim Polo 6N1 ist es leider nur der Polo 6N1 mit der Fahrzeug-ABE „G774“.
Also die Polo 6N1 mit nationaler Typengenehmigung (alte ZE, bis April 1997).
Polo 6N1 die die EG-Typgenehmigung „E1*96/79*0069*..“ haben (neue ZE, ab Mai 1997), also eine internationale Typengenehmigung besitzen, dürfen diese Sonderlenkräder TYP 94, nicht verbaut bekommen.

Seit dem Jahr 2000 gibt es den Nachtrag 02 für diese Lenkrad-ABE.

Sie beinhaltet u.a. die Änderung des Inhabers der ABE.
Neuer Inhaber ist die TRW GmbH & Co. KG. in Aschaffenburg.
Die Kennzeichnungen und Herstellerzeichen können nun statt nur „MST“ auch „KS“, „TRW“ oder „TAS“ lauten.
In der Lenkrad-ABE-Erweiterung wird auf das in der selben ABE-Erweiterung mitaufgeführte Gutachten Nr. 83AN0070-02 des TÜV Rheinland verwiesen, und dass diese Sonderlenkräder, TYP 94, nur in den dort aufgeführten Fahrzeugen verbaut werden dürfen.

Beim Polo 6N1 ist es neben dem Polo 6N1 mit der Fahrzeug-ABE „G774“ (alte ZE, bis April 1997) nun auch der Polo 6N1 mit der EG-Typgenehmigung „E1*96/79*0069*..“ (neue ZE, ab Mai 1997). Außerdem sind in dieser ABE noch weitere Polomodelle hinzugefügt worden mit Fahrzeug-ABE sowie EG-Typengenehmigung.


Ebenfalls in den 1990er Jahren über VW Zubehör zu bekommen, waren die in den Polo6N und Golf3/Vento Zubehörprospekten (bestimmt auch in dem vom Passat 35i) angebotenen Lenkräder in fünf verschiedenen Farben.

So sahen sie im Polo Zubehörprospekt aus:

So sah es im Golf3/Vento Zubehörprospekt aus:

Christopher Pall’s (Österreich) Lenkräder in blau und schwarz.
Vielen Dank Christopher.
Wer dieses Lenkrad in einer der anderen Farben hat, oder Bilder davon, bitte melden !

Bei dem Lederlenkrad Typ „INT VW“ wurde laut Gutachten im gesamten Bereich des Lenkradkranzes und der Speichenenden (Daumenauflagen) auf den vorhandenen PU-Schaum ein elastischer Kunstharz aufgetragen. Diese Bereiche wurden dann mit Leder überzogen.

Die Airbageinheit wird 1:1 übernommen.

Auf der Rückseite der unteren linken Speiche befindet sich die Kennzeichnung
„INT VW“.

Zu diesem Lenkrädern existiert das Teilegutachten Nr. 663S0005 vom 15.01.1996 zur Abnahme nach §19.3 StVZO.


In diesem Teilegutachten sind die oben genannten Kennzeichnungen wieder zu finden,
und das Lenkrad wird bis auf die kleinsten Details sehr genau beschrieben.
Unter „Verwendungsbereich“ werden alle Fahrzeuge aufgelistet in denen dieses Lenkrad verbaut werden darf.

Der Polo 6N1 ist hier auch nur mit der Fahrzeug-ABE „G774“ (alte ZE, bis April 1997) gelistet, da es den 6N1 bis dahin nur mit dieser nationalen Typengenehmigung gab.

Laut Besitzer ist dieses Lenkrad mit INT-VW gestempelt, auch wenn die Form eher für ein Victor spricht.

Danke an Sebastian Jordan für das Bild.


Diese beiden Lenkräder vom Hersteller Raid umgebaut



sind noch seltener zu finden als die oben gezeigten von Votex vertiebenen Airbagsonderlenkräder.

Bei dem Lederlenkrad „Raid VW-1“ wurde laut Gutachten im Bereich des Lenkradkranzes und der Speichenenden (Daumenauflagen) der PU-Schaum entfernt und durch anders geformten PU-Schaum ersetzt, dieser Bereich wurde danach mit Leder (RAL 9005) überzogen.

Bei dem Holzlenkrad „Raid VW-2“ wurde laut Gutachten der PU-Schaum des Lenkradkranzes vollständig abgetragen. Stattdessen wurde auf den gesamten Lenkradkranz schichtverleimtes Mahagoniholz aufgebracht, das mit Furnier beschichtet sein kann. Die verbleibenden Speichenanschlüsse am Kranz (Daumenauflagen) wurden mit Leder überzogen.

Die Airbageinheit wird bei beiden Lenkrädern 1:1 übernommen.

Beim Lederlenkrad befindet sich auf der Rückseite der unteren rechten Speiche die Kennzeichnung „Raid VW-1“.
Beim Holzlenkrad befindet sich auf der Rückseite der unteren rechten Speiche die Kennzeichnung „Raid VW-2“.



Zu diesen beiden Lenkrädern existiert das Teilegutachten Nr. 653S0115 vom 27.11.1995 zur Abnahme nach §19.3 StVZO.

In diesem Teilegutachten sind die oben genannten Kennzeichnungen wieder zu finden,
und die beiden Lenkräder werden bis auf die kleinsten Details sehr genau beschrieben.
Unter „Verwendungsbereich“ werden alle Fahrzeuge aufgelistet in denen diese Lenkräder verbaut werden dürfen.

Der Polo 6N1 ist hier auch nur mit der Fahrzeug-ABE „G774“ (alte ZE, bis April 1997) gelistet, da es den 6N1 bis dahin nur mit dieser nationalen Typengenehmigung gab.

Später, in 1997, als etliche VW-Modelle mit diesem Typ von 4-Speichenairbaglankrad eine EG-Typengenehmigung auf Grund von Änderungen bei einer Produktaufwertung innerhalb der Baureihe bekamen, wurde vom Hersteller r.d.i. Deutschland ein neues Teilegutachten beim TÜV Rheinland in Auftrag gegeben.

Dieses Teilegutachten Nr. 663S0033 vom 07.08.1997 bezieht sich aber nur auf das Sonderlenkrad „Raid VW-1“ mit Leder, nicht auf das Holzlenkrad „Raid VW-2“.
Das Teilegutachten entspricht dem Teil für das Lederlenkrad aus dem 1995er Teilegutachten, und hat auch alle Fahrzeuge für die es bis dahin eine EG-Typengenehmigung gab, zusätzlich aufgelistet.

Der Polo 6N1 ist hier in diesem Gutachten mit der Fahrzeug-ABE „G774“ (alte ZE, bis April 1997) , sowie der EG-Typengenehmigung  „e1*96/79*0069*.. (neue ZE, ab Mai 1997) gelistet.

Mit diesem letzteren Gutachten darf jeder TÜV Prüfer das Raid-Lederlenkrad „Raid VW-1“ in jeden Polo 6N1 eintragen durch eine Abnahme nach §19.3 StVZO.
Dieses Lenkrad bekam ich im Jahr 2008 mit diesem Teilegutachten beim TÜV Nord in Essen in meinen blauen Alltagspolo mit EG-Typengenehmigung eingetragen. Kosten: 33,95 Euro für das Anbaugutachten + Kosten Straßenverkehrsamt für die Änderung der Fahrzeugpapiere.
Jetzt Ende Mai 2017 kam das Raid-Holzlenkrad „Raid VW-2“ in meinen Besitz.
Ich hatte nur das neuere Gutachten von 1997, das beinhaltete zwar meinen Polo 6N1 mit Typengenehmigung, aber es galt halt nur für das Lederlenkrad.
Mehrere TÜV- und Dekraprüfer wollten mir das Lenkrad auf garkeinen Fall ohne das richtige Gutachten eintragen.
Beim anschließenden Anruf bei r.d.i. Deutschland in Herdecke bekam ich direkt eine Person an das Telefon die nach kurzer Erklärung ganz genau wusste welches Lenkrad ich meine, weil er schon seit 25 Jahren dort arbeitet.
Er notierte sich meine Adresse, und am nächsten Tag lag das 1995er Gutachten in meinem Briefkasten.
Danke r.d.i. Deutschland.
Das Gutachten beinhaltete zwar das Raid Holzlenkrad, aber nicht meinen Polo mit EG-Typengenehmigung. Bei einem weiteren Anruf versicherte mir der selbe Herr, dass dieses das letzte Gutachten für das Holzlenkrad sei, und es keinerlei Nachträge gäbe.
Also TÜV-Einzelabnahme nach §19.2 beim TÜV Nord hier in Essen.
Kosten TÜV = 122 €
Kosten Straßenverkehrsamt für die Änderung der Fahrzeugpapiere = 15,10 €.

Außer den beiden oben gezeigten Lenkrädern mit Leder bzw. Mahagoniholz, tauchen im Internet (Faceb…, Tuningforen, Kleinanzeigen etc.) auch immer wieder anders aussehende Lenkräder auf, wie diese hier:


Beim ersten handelt es sich um Mahagoniholz in wesentlich dunklerer Ausführung,
das zweite ist Wurzelholz,
das dritte ist die Wurzel-Look/Leder-Ausführung.
Danke an Christopher Pall (Österreich) für die Bilder.
Beim vierten Bild soll es sich um Wurzelholz handeln laut Besitzer.
Danke an Christian Müller für das Bild.
Die drei Holzlenkräder sind jeweils mit „Raid VW-2“ gekennzeichnet,
das Holz/Leder-Lenkrad mit „Raid VW-1“.

Hier noch der direkte Vergleich zweier verschiedener Raid VW-2 Mahagoni Lenkräder von Christian Müller.

Dieses aber mit leicht seltsam aussehenden Kennzeichnungen wie ich sie mit Schlagzahlen und -buchstaben und einem Feuerzeug auch selber hätte in den Schaum einschmelzen können. Naja beim Raid VW-1 zumindest, da der „raid“-Schriftzug bei der „VW-2“ Kennzeichnung schon stark dem „raid“-Logo von damals ähnelt.

Da ich von der Existenz bzw. Herkunft dieser Lenkräder nichts wusste, und mir diese Kennzeichnungen eher suspekt vorkamen, nahm ich wieder Kontakt auf mit dem äußert netten und hilfsbereiten Herrn von Raid, heute r.d.i. Deutschland, der mir als Zeitzeuge weiterhelfen konnte.

Zitat des Verkaufs- und Vertriebsmitarbeiters von r.d.i. Deutschland, Herr Keuser aus Juni 2020:
„Wow, das sind ja mal ein paar Fragen, ich hoffe das ich hier alles beantworten kann. Zu meiner Person, ich bin hier schon fast 30 Jahre im Bereich „Verkauf“ tätig und kenne den Werdegang bzw. die Erstellung unserer Raid Lenkräder, ich werde Ihnen aus meiner langjährigen Erfahrung eine Stellungnahme zu ihren Anfrage geben.
Anhand der von Ihnen zugesendeten Fotos kann ich Ihnen vorab schon mal mitteilen das diese Lenkräder, optisch vom Design, von unserem Unternehmen erstellt worden sind, dies sind alles Raid Lenkräder.
Hierzu muß man wissen das die Lenkräder in der Grundstruktur vom Fahrzeug- hersteller verwendet wurden, das neue Design basiert also auf dem Rohling vom Fahrzeughersteller (VW, BMW, DB, Opel) Original Lenkrad.
Wir haben das Original Lenkrad genommen, neu aufgeschäumt und neu ummantelt, entweder mit Leder oder Holzstruktur, durch diese Veränderung wurde dann ein Gutachten erstellt, damit der TÜV auch eine Freigabe erteilen konnte.

Zu den Kennzeichnungen ist folgendes zu sagen, wie Sie bereits festgestellt haben ist die Kennzeichnung ab unserem Werk teils mangelhaft eingeprägt worden, so das bei einer TÜV – Abnahme es nicht ausreichend leserlich war, wir haben dann Thermoetiketten erstellt und das Lenkrad damit neu gekennzeichnet.

Wir hatten seinerzeit 3 Holzvarianten im Sortiment, es wurden auch Leder/Holz Kombinationen bei Lenkrädern erstellt, folgende Info hierzu:
-Dunkles Holz  = Mahagoni
-Holz mit Maserung = Wurzelholz
-Helles Holz mit Zierlinie = Cebrano / wurde ab nicht zur Veredelung der Airbag Lenkräder verwendet.“
Zitatende.

Februar 2021:
Mittlerweise bin ich bei meinen Recherchen bei meinem damaligen Lieblingskraftfahrzeugtuningversandhandel D&W angekommen, und zwar bei dessen damaligen Tuningbibeln, den jährlich neu erschienenen und heiß erwarteten D&W Katalogen.
Im 1997er Exemplar stieß ich ebenfalls auf die Raid Airbaglenkräder.
Neue Erkenntnisse daraus für mich: Das Lederlenkrad gab es komplett in Glattlader und Lochleder/Leder, wie bei meinem oben abgebildeten Lenkrad.
Außerdem wird hier ein Leder/Carbon Lenkrad gezeigt.

Es handelt sich hier um D-Mark Preise.




Weiter wurden für diese Raid- und Serienlenkräder veredelte Hupentasten im
Wurzel- und Carbon-Look angeboten, wobei ich nicht weiß ob der Hersteller bzw. Veredler auch Raid selber war.

Hier Bilder von Christian Müller’s Wurzel-Look Hupentasten.
Vielen Dank Christian.
Sie sehen aus als seien es originale Hupentasten die mit dem damals neu aufgekommenen Wassertransferdruckverfahren veredelt wurden.
Erst braun lackiert, dann im Wassertransferdruck das schwarze Wurzelmuster drauf, dann Klarlack drüber. Auf der Rückseite ist noch der braune Lacknebel zu erkennen aber kein Wurzelmuster, der Klarlack hört an den scharfen Gehäusekanten auf.
Damals eine neue Technik, heute von vielen Firmen angeboten.


Hier Bilder von Christian Müller’s Carbon-Look Hupentasten.
Vielen Dank auch hierfür Christian.


Weiter hatte Raid es aber auch ganz schön bunt getrieben, der Christian Müller fand noch eine etwas ältere Werbung für das Raid Tricolor-Lenkrad, in mint, pink und violett.

Danke Christian.


Der Sportlenkradhersteller Victor bot in den 1990er Jahren ebenfalls dieses Lenkrad in umgebauter Form in zwei Ausführungen an.

Ausführung 1:

Ausführung 2:

Bei dem Sonderlenkrad „VI-VW1“ Ausführung 1 wurde laut Gutachten im Bereich des Lenkradkranzes und der Speichenenden (Daumenauflagen) der PU-Schaum entfernt und durch anders geformten PU-Schaum ersetzt, dieser Bereich wurde danach mit Leder überzogen.

Bei dem Sonderlenkrad „VI-VW1“ Ausführung 2 wurde laut Gutachten der PU-Schaum im gesamten Bereich des Lenkradkranzes und der Speichenenden (Daumenauflagen) vollständig abgetragen und durch anders geformten PU-Schaum ersetzt. Zusätzlich wurden im oberen und unteren Bereich des Lenkradkranzes schichtverleimte Holzschalen eingesetzt. Diese sind wahlweise:

  • umledert
  • mit Dekorfolie (Wurzelholz, Kohlefaser o.a.) beschichtet oder lackiert oder
  • mit Wurzelholz furniert ww. mit Kohlefaser abgedeckt, lackiert.

Die verbleibenden Lenkradkranzabschnitte und die Speichenanschlüsse am Kranz (Daumenauflagen) wurden mit Leder überzogen.

Die Airbageinheit wird bei beiden Ausführungen 1:1 übernommen:

Bein beiden Ausführungen befindet sich auf der Rückseite die Kennzeichnung „VI-VW1“.

Zu diesem Sonderlenkrad in beiden Ausführungen existiert das Teilegutachten Nr. 663S0042 vom 24.06.1996 zur Abnahme nach §19.3 StVZO.


In diesem Teilegutachten ist die oben genannte Kennzeichnungen wieder zu finden,
und die beiden Lenkradausführungen werden bis auf die kleinsten Details sehr genau beschrieben.
Unter „Verwendungsbereich“ werden alle Fahrzeuge aufgelistet in denen diese Lenkräder verbaut werden dürfen.

Der Polo 6N1 ist hier nur mit der Fahrzeug-ABE „G774“ (alte ZE, bis April 1997) gelistet, da es den 6N1 bis dahin nur mit dieser nationalen Typengenehmigung gab.

Selbst in der letztens Version dieses Teilegutachtens Nr. 663S0042 aus dem Jahr 2003 ist der Polo 6N lediglich mit der Fahrzeug-ABE „G774“ (alte ZE, bis April 1997) gelistet, also nicht der Polo 6N1 mit EG-Typengenehmigung (neue ZE, ab Mai 1997).
Hier besteht die Möglichkeit bei einem Polo 6N1 mit EG-Typengenehmigung dieses Lenkrad über eine Einzelabnahme nach §19.2 eingetragen zu bekommen.

Hier ein Bild von Christopher Pall’s (Österreich) Victor Lenkrad Ausführung 2 in seinem silbernen Golf3.
Vielen Dank Christopher.

Hier ein Bild von Christian Müller’s Victor Lenkrad Ausführung 2 mit schwarzem Lack in seinem Golf3.
Vielen Dank Christian.

Hier ein Bild von Sebastian Jordan’s Victor Lenkrad Ausführung 2.
Vielen Dank Sebastian.


In den 1990er Jahren bot der recht große und bekannte Tuner „Zender“ seinerseits auch ein modifiziertes Lenkrad an.
Passend zum VWA-Concept-Spezialprogrammzubehör für Volkswagen und Audi dieser Zeit gab es das Zender „VWA Concept“ Lenkrad.
Auszüge des 1998er Katalogs, es handelt sich hier um D-Mark Preise.




Das originale Lenkrad konnte man gegen eine Gutschrift zurück geben, dieses wurde dann wiederum umgebaut.

Weitere Katalogbilder aus anderen Kategorien des selben Katalogs.


Hier ein Bild von Christian Müller’s VWA Concept Lenkrad in seinem Golf3 ColourConcept.
Im unteren Ledereinsatz ist der Schriftzug „ZENDER VWA CONCEPT“ eingeprägt.
Vielen Dank Christian.

Hier ein Bild von Christian Müller’s VWA Concept Lenkrad mit Wurzelholzeinlagen und Lochleder.
Vielen Dank Christian.

Hier ein Bild von Ahmet’s VWA Concept Lenkrad mit Wurzelholzeinlagen.
Es wurde das Leder beim Sattler neu gemacht.
Vielen Dank Ahmet.

Dieses Lenkrad im Golf3 sieht so aus:

Fett geil.
Danke an Sebastian Jordan für das Bild.

Anmerkung Februar 2021:
Nachdem dieser Beitrag nun schon einige Zeit online ist, und ich die Tage erst den Beitrag zu den Victor Lenkrädern mit dem dazugehörgen Gutachten fertig gestellt und eingefügt hatte, fielen dem Christopher Pall und mir auf, dass es doch kein Zufall sein kann dass die Zender VWA-Lenkräder mit den Victor „VI-VW1“ Ausführung 2-Lenkrädern identisch sind. Plötzlich fand der Christoph bei genauerem Hinsehen auf einigen seiner  jahrelang geglaubten Zender VWA-Lenkrädern die Kennzeichnung „VI-VW1“.
Daher liegt die Vermutung nahe dass Victor einerseits die Lenkräder im Eigenvertrieb mit der Kennzeichnung „VI-VW1“ und Gutachten selber vertrieben hatte, und andererseits die gleichen Lenkräder ohne jegliche Kennzeichung und Gutachten an Zender vertrieb.
Diese boten die Lenkräder ohne Kennzeichen und Gutachten an.

Zum Thema Papiere, Gutachten und Eintragung  des Zender VWA-Lenkrades hier mit Genehmigung ein Zitat des ehemaligen Vertriebsleiters der Zender GmbH, Harald Schmidtke aus März 2020:
Es wurde damals ausschliesslich der Lenkradkranz modifiziert. Derartige Modifikationen waren damals nicht anzeigepflichtig. Für Fahrzeuge des entsprechenden Alters gelten die damaligen Bestimmungen.
Zitatende.

Da frage ich mich nur weshalb der (vermutlich weil offensichtlich) eigentliche Hersteller Victor (für das GLEICHE Lenkrad), der Hersteller Raid und der Hersteller der Votex Lenkräder für viel Geld eigene Gutachten und sogar eine ABE (und für diese ABE sogar Nachträge) haben machen lassen.
Für mich persönlich ist das sehr suspekt.


Und noch einer der mitmischen wollte.
Eigentlich für richtiges Tuning bekannt, war in den 1990er Jahren Power Tech.
Als ich beim Recherchieren im 1997er D&W Katalog das gelb/rote Lederlenkrad sah, wusste ich zum ersten Mal in meinem Leben, was es heißt im Strahl zu Kotzen.
Naja dafür handelt es sich bei diesen „Lenkradverkleidungen“ auch nur um jeweils zwei Halbschalen die bei eingebautem Lenkrad um den Lenkradkranz herum miteinander verklebt werden.

Auszüge des 1997er D&W Katalogs, es handelt sich hier um D-Mark Preise.





In 1999 wollte ich für meinen schwarzen Polo das damalige TOP-Modell unter den Nachrüst-Airbaglenkrädern vom Hersteller Atiwe haben, Atiwe gehört ebenfalls zu r.d.i. Deutschland.
Deren Lenkrad „Classic Windsor“ 365 mm mit echtem Wurzelholz hatte es mir angetan.

Da in der ABE für die ganzen Nachrüst-Airbaglenkräder in 365, 340 und 320 mm der Polo 6N noch überhaupt nicht aufgelistet war, machte ich mich beim Hersteller schlau.
Mir wurde die Firma Weinkath-Carwheels in Bornheim aus engster Zusammenarbeit empfohlen.
Dort baute man mir das Lenkrad ein, und ließ es direkt beim TÜV in Köln eintragen.
Das Lenkrad selber kostete damals 1195 DM. Dazu die Kosten für die Nabe Nr. 190, den Einbau und die Eintragung. Damals musste ich auch die Fahrzeugpapiere im Straßenverkehrsamt ändern lassen.
Mit diesem Lenkrad bin ich seit dem glücklich im schwarzen Polo, und das gleiche „Classic Windsor“ habe ich bisher in keinem anderen Polo gesehen, nur die ganzen Silberpfeil-Lenkräder in 365, 340 oder 320 mm.

Zusätzlich kam ich an ein gebrauchtes, aber sich im Neuzustand befindliches Atiwe Lenkrad „Ascot“ 365 mm in Voll-Wurzelholz.
Da es die identische Kennzeichnung hat, die ich auf Grund des „Classic Windsor“ eingetragen habe, brauchte ich es nur auszutauschen und darf es fahren. So kann ich je nach Lust und Laune zwischen den Lenkrädern hin und her tauschen.

Bild folgt.


Bei meinen Recherchen zu diesem Thema begegnete ich jemandem der so ein
x-beliebig aufgeschäumtes und aufgepolstertes Lenkrad aus dem Internet (ebay und Co.)  eingetragen hatte, die Eintragung sieht so aus:

Das ist natürlich auch eine Möglichkeit wenn man einen patenten und hilfsbereiten Sachverständigen an der Hand hat.


Die einfachste, günstigste und sicherste Methode an ein schöneres Airbaglenkrad für den Polo 6N1 zu kommen ist und bleibt die, sich
eins vom Polo GTI limited (Leder und rote Nähte),
eins von einem Polo Colour Concept (Leder (schwarz), Nähte und Hupentasten in Wagenfarbe des jeweiligen Modells),
oder vom Polo Harlekin (blaues Leder)
zu besorgen.

Das Polo Harlekin Lenkrad:
Danke für das Bild an Christian Bargon, der noch ein neues Lenkrad über Classic Parts bekommen konnte. Gebraucht sehen die alle richtig schlecht aus weil sich die Farbe abnutzt.

Die Colour Concept Lenkräder:
Danke für die Bilder an Christopher Pall (Österreich)



Update Oktober 2023:
In Japan konnte man für den Polo offiziell ab Werk ein Lederlenkrad mit blauem Leder und schwarzem perforiertem Leder erwerben.


Die letzten 6570 Treffenbilder online

März/April 2017.

Auch das war wieder reine Fleißarbeit.
Nachdem ich in den vergangenen Wochen schon hunderte gescannte Bilder von Dutzenden Treffen der letzte 18 Jahr nachträglich online gesetzt hatte, kam ich nun dazu die letzten Treffen die sich noch auf meiner Festplatte befanden, aber nicht online waren, endlich auszusortieren und ebenfalls online zu setzen.
Dieses Mal kamen 6570 Bilder von 22 Treffen zusammen.
Da sieht man wieder wie viel mehr Bilder man mit einer Digitalkamera macht als mit 36er Kleinbildfilmen die man teuer entwickeln lassen muss.

Folgende Treffen sind nun online:

  1. 6. Intern. VW Polo-Tagestreffen in Lingen/EMS 2002
  2. 3. Int VW Treffen in Kerkrade (Niederlande) 2002
  3. „Alles VW“ – Saison Abschlusstreffen in Kaunitz 2002
  4. 4. Saisonabschlusstreffen in Varel 2002
  5. 35. Motorshow in Essen 2002
  6. „Alles VW“ – Saison Auftakttreffen in Osnabrück 2003
  7. 11. internationalen VW-Treffen in Neuwied 2003
  8. Wörtherseetour 2003
  9. „Alles VW“ – Saison Abschlusstreffen in Kaunitz 2003
  10. 5. Saisonabschlusstreffen in Varel 2003
  11. 36. Motorshow in Essen 2003
  12. Wörtherseetour 2004
  13. „Alles VW“ – Saisonabschlusstreffen in Kaunitz 2004
  14. 6. Saisonabschlusstreffen in Varel 2004
  15. 37. Motorshow in Essen 2004
  16. VW Treffen in OHZ 2007
  17. „Alles VW“ – Saison Auftakttreffen in Kaunitz 2009
  18. Wörtherseetour 2009
  19. „Alles VW“ – Saison Abschlusstreffen in Kaunitz 2010
  20. Wörtherseetour 2011
  21. M.I.V.W. Treffen in den Niederlanden 2014
  22. 4. VolkStyle Base in Weeze 2014

Ab sofort werde ich die Treffenbilder zeitnah nach den Treffen online setzen.

Neue Treffenbilder von 1999/2000/2001 online

März 2017.

Das war reine Fleißarbeit.
Beim Renovieren entdeckte ich etliche Fotoalben wieder.
Mit richtig entwickelten Bildern, aus einer Zeit in der das Fotografieren mit der Digitalkamera noch in den Kinderschuhen steckte, und Mobiltelefone noch keine Kamera hatten.
Etliche Tage gingen drauf zum Scannen aller 15×10 cm Fotos.
Der Scanner selber stammte nämlich auch noch aus dieser Zeit, der reine Scanvorgang für ein einziges Bild (10 cm) bei 600 dpi dauerte ganze 42 Sekunden.
Dann noch die Bearbeitung  wie Schneiden, Drehen, Helligkeitskorrektur, Farbkorrektur, Verkleinern, Signieren… schön dass manche Funktionen sich in Stapelverarbeitung anwenden ließen.
Insgesamt wurden es knapp über 1900 private und Treffen-Bilder die ich so digitalisierte, nach dem Aussortieren blieben für die Treffenseite auf meiner Homepage noch ganze 1427 Bilder von 26 Treffen aus 3 Jahren übrig.
Einige Bilder lassen darauf schließen dass die Kamera wohl etwas Licht an der Filmklappe vorbei auf das Filmmaterial gelassen hatte, trotzdem wollte ich solche Bilder nicht gleich vernichten.
Diese ganze Aktion unernahm ich auch nur der Vollständigkeit halber.

Nun sind also nach fast 13 Jahren Existenz der Homepage die Treffenjahre 2000 und 2001 aktiviert, weil endlich mit Inhalt gefüllt.
Folgende Treffen sind nun online:

  1. 10. internationales VW Polo Treffen in Minden 1999
  2. 2. internationales Polotreffen in Bergkamen 1999
  3. „Alles VW“ – Saison Abschlusstreffen in Kaunitz 1999
  4. Motor Scene in Dortmund 1999
  5. „Alles VW“ – Saison Auftakttreffen in Osnabrück 2000
  6. 8. internationales VW-Treffen in Neuwied 2000
  7. Wörtherseetour 2000
  8. 1. Int. VW Treffen in Ahaus 2000
  9. 4. VW Polo-Tagestreffen in Lingen/EMS 2000
  10. Int. VW Forum in Castrop-Rauxel 2000
  11. 11. internationales VW Polo Treffen in Minden 2000
  12. 1. VW und Audi Europa Treffen in Zeven 2000
  13. „Alles VW“ – Saison Abschlusstreffen in Kaunitz 2000
  14. 2. Saisonabschlusstreffen in Varel 2000
  15. Motor Scene in Dortmund 2001
  16. „Alles VW“ – Saison Auftakttreffen in Osnabrück 2001
  17. VW Treffen in Limburg (Niederlande) 2001
  18. Wörtherseetour 2001
  19. 2. VW und Audi Europa Treffen in Zeven 2001
  20. 12. internationales VW Polo Treffen in Hille 2001
  21. 2. Int. VW Treffen in Kerkrade (Niederlande) 2001
  22. VW Polo Tagestreffen in Rheine 2001
  23. 1. intern. VW-Treffen in Hamm/Westf. 2001
  24. 5. Int. VW Treffen in Düren 2001
  25. „Alles VW“ – Saison Abschlusstreffen in Kaunitz 2001
  26. 3. Saisonabschlusstreffen in Varel 2001

Wie bereits erwähnt, das war reine Fleißarbeit.

Klappschlüssel FFB Tester

Dezember 2013.

In vier von unserer fünf Familienautos (3 x Polo 6N1, 1 x T4) ist eine Klappschlüssel-Funkfernbedienung verbaut.
Und da ich auch an anderen Orten (z.B. Zuhause) die Klappschlüssel-Funkfernbedienung vom T4 / Golf3/4Cabrio für völlig andere Sachen zum Einsatz kommen lasse, treffen auch immer wieder mal die entsprechenden Empfänger aus Fahrzeugschlachtungen bei mir ein.
Um u.a. diese neu eingetroffenen Funkfernbedienungsempfänger ausgiebig und 100%ig komplett zu testen, fummelte ich in der Vergangenheit immer wieder mit einem 12V- Netzteil, den Messspitzen eines Multimeters und dem Multimeter selber herum, und testete so alle Ein- und Ausgänge und somit alle Funktionen.
Um einen Klappschlüssel zu testen oder über Diagnose in das Innenleben des Empfängers zu gelangen, musste zudem noch das OBD Diagnosetool provisorisch angeschlossen werden.
Das war immer ein riesiger und unübersichtlicher Versuchsaufbau im Bastelkeller.
Dem wollte ich ein Ende setzen, indem ich mir einen FFB Tester baute, speziell für das von mir präferierte FFB Empfangsteil.
Ich wollte es weiterhin im Keller an einem 12V- Netzteil betreiben, und somit autark von einem Fahrzeug. Es sollte mir auf einfache Art alle möglichen Ausgänge anzeigen, und mir auf einfache Art erlauben auch Eingänge zu setzen, im Fahrzeug wären es die AUF- und ZU- Leitungen. Außerdem wollte ich zusätzlich ohne Aufwand ein OBD Diagnosetool anschließen können.
Ich machte mir Gedanken und besorgte bei Conrad die passenden Teile.
Das waren eigentlich nur ein Leergehäuse, verschiedene Led’s und passende Widerstände, der Rest fand sich in meinem Fundus.

Dieses Leergehäuse fand ich passend für meine Zwecke.

Am Computer zeichnete ich auf, wie die Bedienoberfläche aussehen soll.
Ein erster Ausdruck auf selbstklebendem Etikettenpapier diente als Bohr- und Feilschablone.

Eine Schablone für die Aussparung der OBD Diagnosebuchse aus einem 6N. 🙂

Die Löcher waren ruckzuck angefertigt, die Schalter wurden zur Anprobe eingesteckt.

Die endgültige Bedienoberfläche aus selbstklebendem Etikettenpapier bekam nach dem Ausdruck die Löcher für die Led’s.
Dafür stanzte ich mit einer Aderendhülse auf einer Telefonzange alle Löcher mit 2,5 mm exakt aus.

Die 3 mm Led’s sind oben flach, ich wollte diese bündig mit der Gehäuseoberfläche haben.
Sie hielten schon von alleine in den exakt gebohrten Löchern, ein Tropfen Heißkleber gabt ihnen zusätzlichen Halt.

Der endgültige Ausdruck der Bedienoberfläche auf selbstklebendem Etikettenpapier mit allen gestanzten und ausgeschnittenen Löchern, wurde noch mit transparenter Klebefolie versehen. Die 3 mm Led’s liegen nun unter den ausgestanzten 2,5 mm Löchern, aber unter transparenter Klebefolie. Die Bedienoberfläche ist somit absolut plan und glatt.
Anschließend wurden die beiden Taster und die Wippschalter eingesetzt.
Das Licht der Schreibtischlampe zeigt wie exakt die Led’s unter den ausgestanzten Löchern sitzen.

Das Innenleben ist kein Hexenwerk.
Es verbindet folgende 15 Potentiale über den 15 poligen Stecker aus dem Tester mit dem Klappschlüssel FFB Empfänger:

  • Klemme 30 (Dauerplus, hier Plus vom großen Wippschalter),
  • Klemme 15 (Zündungsplus, hier Plus vom kleinen Wippschalter),
  • Klemme 31 (Masse),
  • TK m.L. (Türkontakt mit Last, hier Masse vom kleinen Wippschalter),
  • K-Line (Diagnoseleitung zum OBD Diagnosestecker im Tester),
  • BLL und BLR (Blinker Links und Blinker Rechts) Ausgänge (von Relais geschaltet) zu den beiden gelben Led’s,
  • zwei von Relais geschaltete Ausgänge (AUF und ZU) des FFB Empfängers über Vorwiderstände zu den entsprechenden grünen Led’s.
    Die beiden Taster für AUF- und ZU der Zentralverriegelung sind mit den entsprechenden Led’s „AUF“ und „ZU“ und den Ausgängen „AUF“ und „ZU“ des FFB Empfängers verbunden, diese Ausgänge sind rücklesefähig, deswegen sind sie als Ein- und Ausgänge anzusehen.

Februar 2017.

Schon lange wollte ich die „alten“ Bananenbuchsen gegen neuere austauschen, damit ich meine neuen vollisolierten Bananenstecker auch hier nutzen kann.
Außerdem wollte ich als weitere Vereinfachung ein 12V- Steckernetzteil direkt anschließen können, wenn ich den Tester mal woanders ohne Labornetzteil nutzen möchte.



Ein T4 / Golf3/4Cabrio Klappschlüssel FFB Empfänger mit zwei passenden 434,42MHz Klappschlüsselsendern.

Nun funktioniert das Testen und Rumexperimentieren mit einem solchen Empfänger wesentlich einfacher als vorher.
Empfänger sowie Plus und Minus 12V- anschließen, schon kann ich auch autark ohne Diagnosegerät die meisten Funktionen testen und sogar Klappschlüsselsender anlernen (Tastenkombination laut Rep.-Leitfaden).
Für eingehendere Tests und Funktionen kann ich ruck zuck ein VCDS oder VAG 1551/1552 Diagnosegerät anschließen.


Februar 2017 (2).

Da ich zum Testen einen Klappschlüsselsender am FFB Tester brauche, wollte ich einen solchen fest im Tester verbauen.
Ich zeichnete mir also eine neue Bedienoberfläche mit integrierten Tasten und einer Led für den Klappschlüsselsender.

Beim Einbau hatte ich mit leichten Platzproblemen zu kämpfen, aber es hat noch alles soeben gepasst.
Die vier Taster und die rote 3 mm Led verlängerte ich zur 434,42 MHz Klappschlüsselplatine.

Auf dieser brauchte ich nur den smd-Wiederstand für den Paniktaster aufzulöten von einer 315 MHz Sendeplatine aus Amiland.  Ich entfernte die drei Taster für Auf, Zu und Kofferraum, ebenso kam ein neuer Batteriehalter direkt auf der Sendeplatine zum Einsatz.

Schrumpfschlauch isoliert die komplette Klappschlüsselsendeeinheit, ein Stückchen Klettband hält alles sicher an der unteren Gehäusehälfte.

Nun muss ich keinen losen Klappschlüsselsender mehr beim FFB Tester haben, ein voll funktionstüchtiger 4 Kanal Klappschlüssel mit 434,42 MHz ist voll integriert.

Das linke Bild zeigt wie ich die ZU Taste am Klappschlüssel drücke und der darauf angelernte angeschlossene FFB Empfänger auf den Ausgang für ZV ZU +12V (über Relais) und auf Pin 2 +12V (Transistorausgang, mit max. ~20 mA belastbar) schaltet.
Das rechte Bild zeigt wie nach Drücken der seitlichen „Paniktaste“ die Warnblinker 30 Sekunden lang blinken.

VW/Audi Bildschirmschoner von 1996

Februar 2017.

Beim Aufräumen fand ich einen alten Bildschirmschoner von 1996 auf Diskette wieder.
Systemvoraussetzungen waren damals:

  • IBM kompatibler 386, 486 oder Pentium mit 4 MB Hauptspeicher
  • Windows 3.1/3.11 oder Windows 95
  • VGA Auflösung 640*480 Punkte, 256 Farben
  • ca. 4 MB freier Festplattenspeicher

Es werden verschiedene kurze Geschichten vom Service aus elf verschiedenen Rubriken  (Karosserie- & Lack-Service, Originalteile-Service, Express-Service …) gezeigt, hier vom Plaketten-Service.
Die Fahrzeuge, Personen und Hintergründe variieren dabei.
Mal mit dem Polo 6N, mal mit einem Passat 35i, T4, Sharan und anderen VWs und auch Audis.
Ich habe den Plakettenservice mit dem 6N Polo abgefilmt und hier in Originalgröße eingebettet.

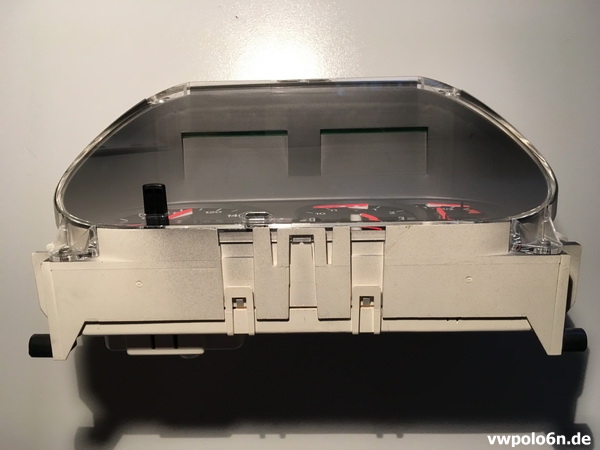

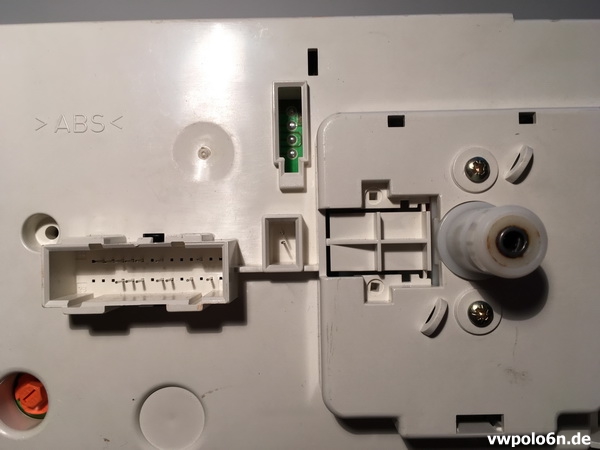

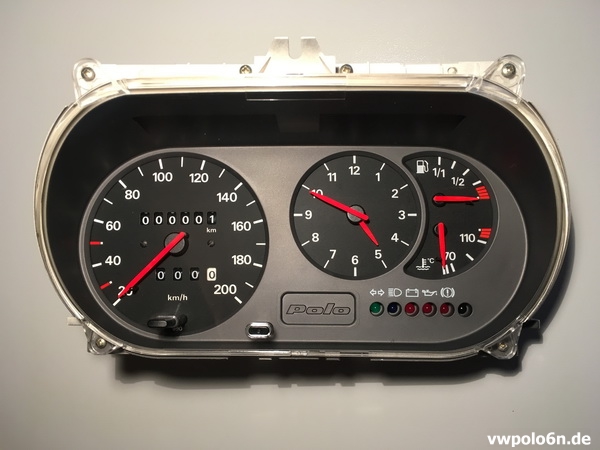

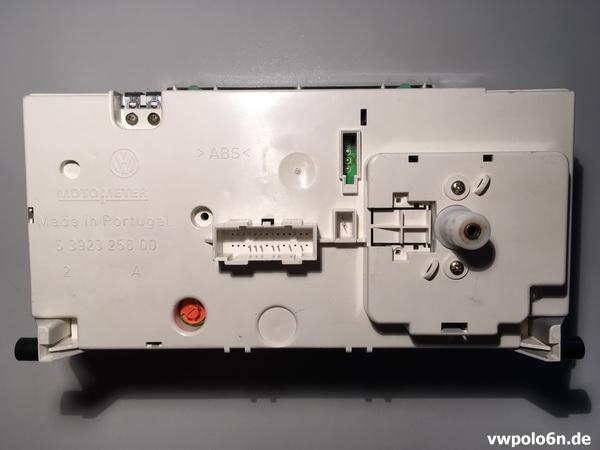

Polo 6N Tacho Prototyp

Januar 2017.

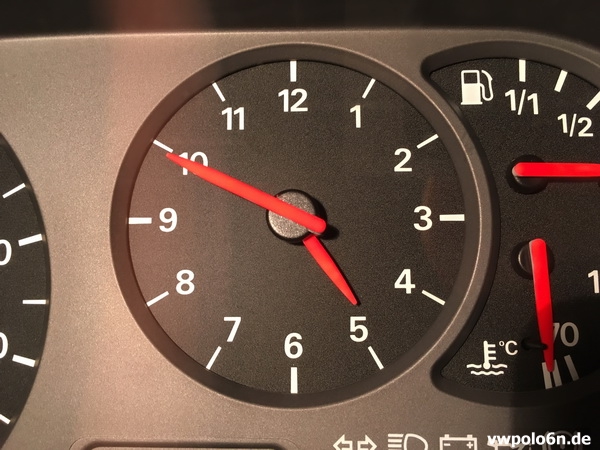

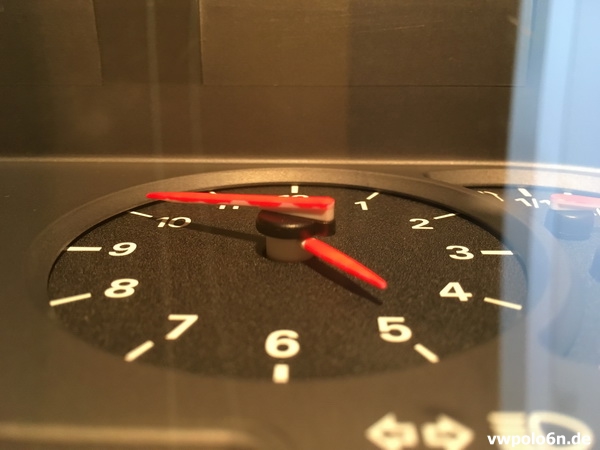

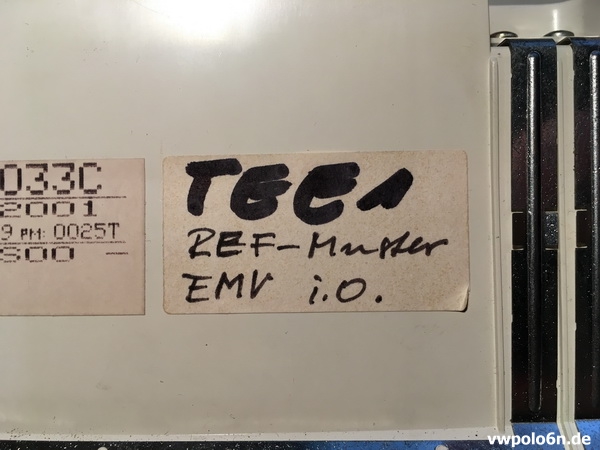

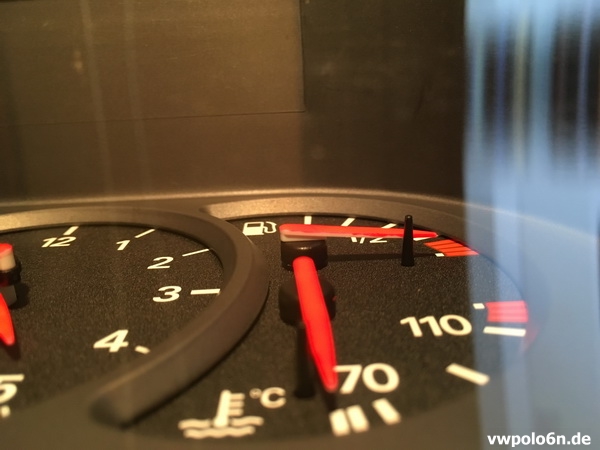

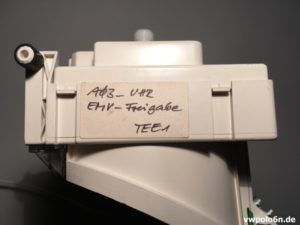

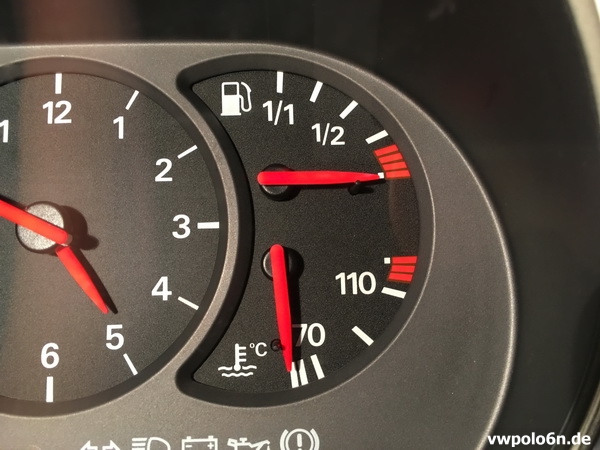

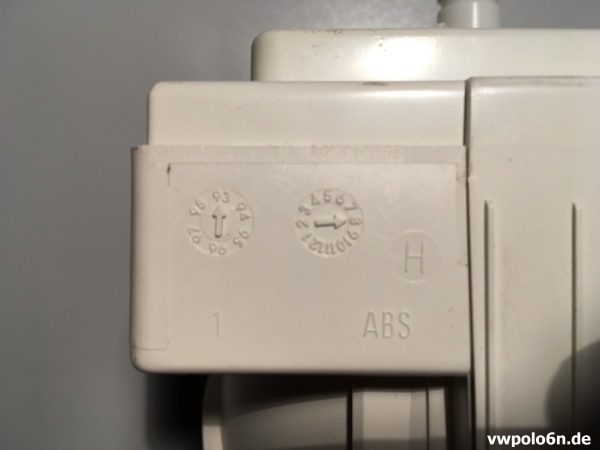

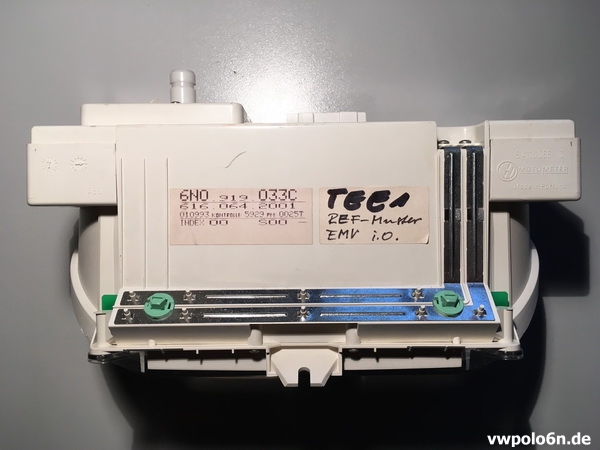

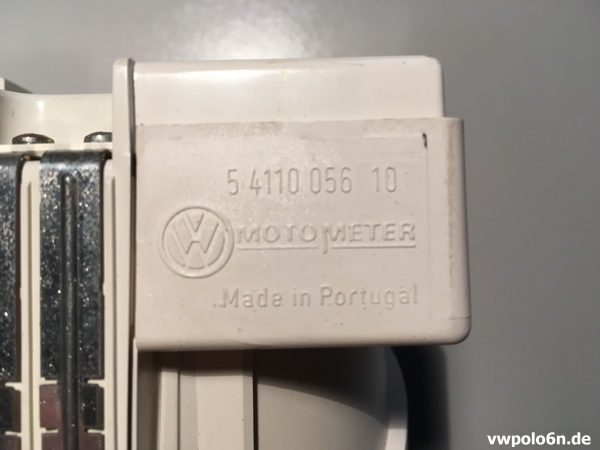

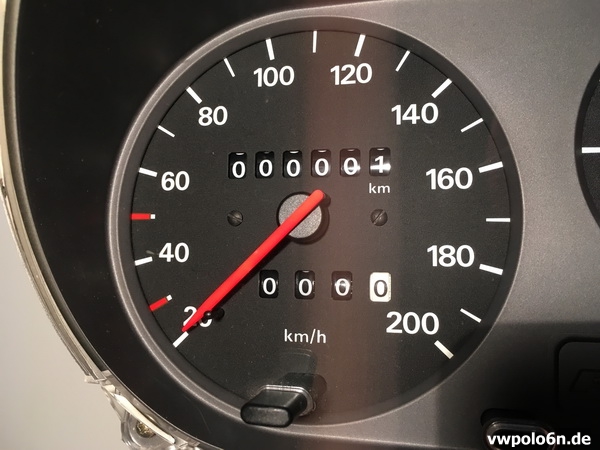

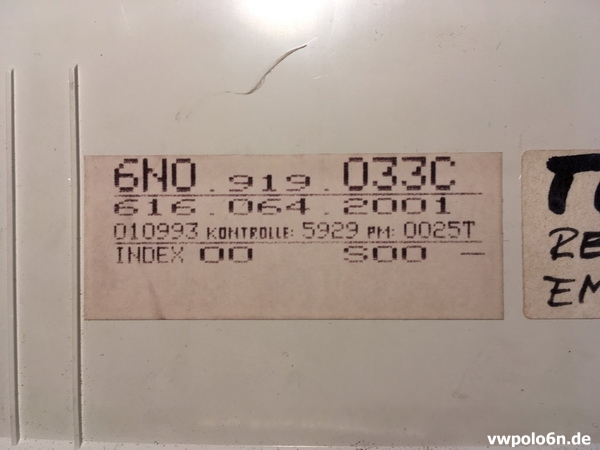

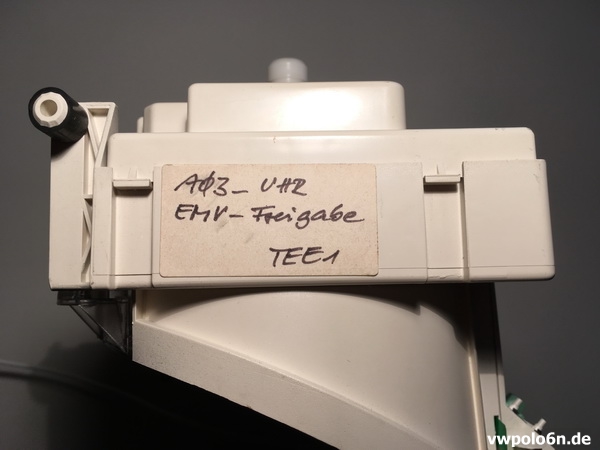

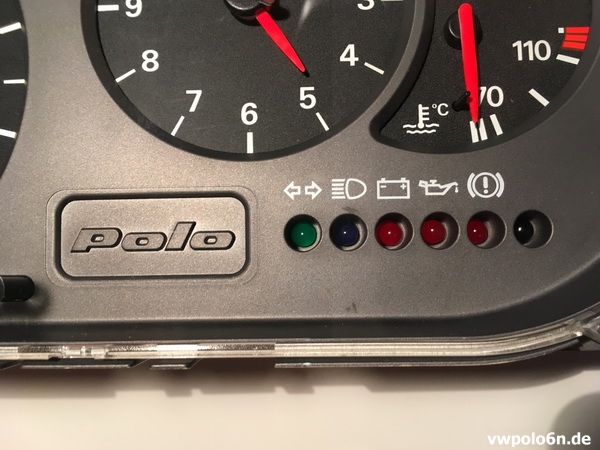

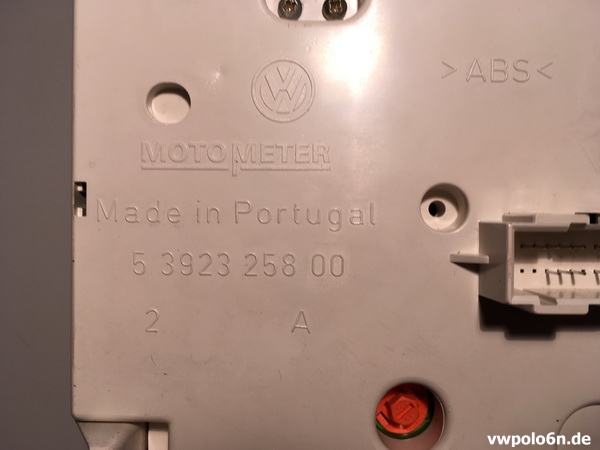

Ich bekam über Umwege einen Prototypen eines Polo 6N1 Tachos von vor der Serienproduktion in die Finger.
Mit dem späteren in der Serie verbauten Tacho, hat dieser hier nur sehr wenig zu tun.

Aus Langeweile – Teil 3

Dezember 2016.

Aus Langeweile und weil der Beutel meines CTEK Batterieladegerätes für das Ladegerät mit allem Zubehör zu klein wurde, suchte ich eine standesgemäße Aufbewahrung für die CTEK Sachen.
Ich baute mir einen alten Verbandskasten standesgemäß um, so dass er nicht mehr wie ein Verbandskasten aussieht, und alle Sachen sicher aufnimmt.
Das CTEK Logo gabs im Internet. Selbstklebendes Etikettenpapier in A4, etwas transparente Klebefolie und ein wenig Schaumstoff, und fertig ist die Aufbewahrungsbox für meine CTEK Sachen.

aus langeweile teil 3 01 aus langeweile teil 3 02

Der Noppenschaum stellte sich als zu dick heraus, da hätte ich auch bei dem beigelegten CTEK Beutel bleiben können. Also griff ich zu glattem 10 mm dicken Schaumstoff.

aus langeweile teil 3 03 aus langeweile teil 3 04 aus langeweile teil 3 05 aus langeweile teil 3 06 aus langeweile teil 3 07 aus langeweile teil 3 08 aus langeweile teil 3 09 aus langeweile teil 3 10

Diese Aufbewahrungsmöglichkeit kann ich auch besser auf meiner großen Werkzeugwand verstauen, der Beutel ließ dieses auf Grund seiner Forum nicht zu.

aus langeweile teil 3 11


April 2019:

Da das selbstklebende Etikettenpapier und die selbstklebende transparente Folie sich nach einer Weile lösten, ließ ich bei einem Aufklebermacher das Logo weis auf schwarz plotten.

aus langeweile teil 3 12 aus langeweile teil 3 13

Fast hätte ich Bambi getötet

September 2016.

Nach der Mittagschicht mit dem schwarzen Polo noch einen großen Umweg nach Hause genommen… nichts ahnend springt einem dann schonmal Wild vor’s Auto.
Ich kannte das bisher nur aus Erzählungen, jetzt weiß auch ich wie schnell das gehen kann.
